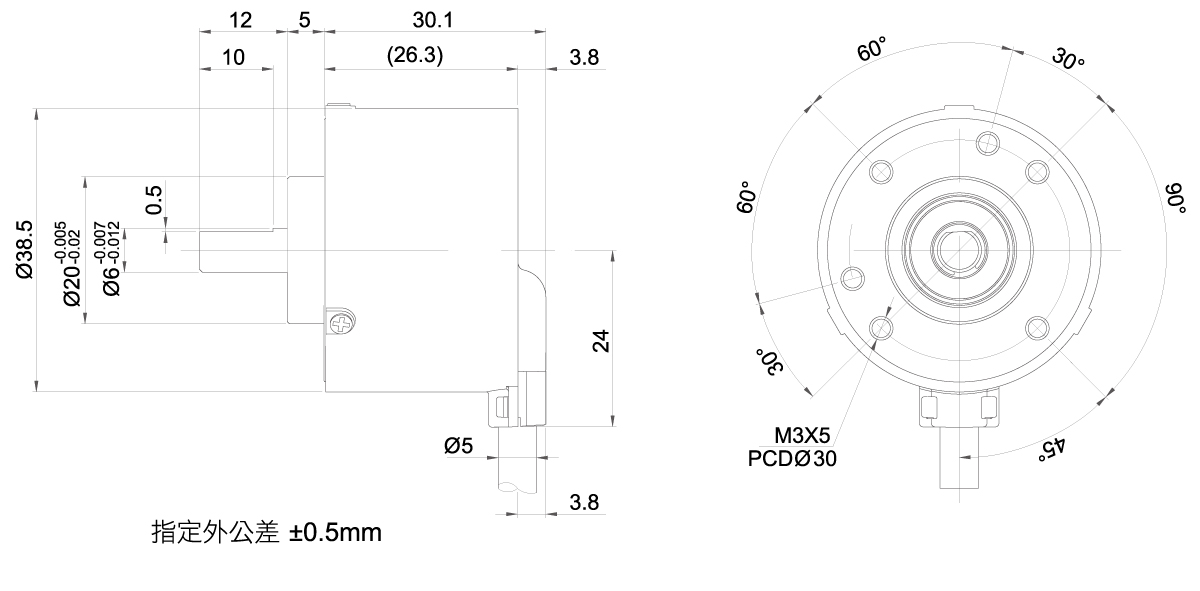

尺寸圖下載

35S尺寸圖.pdf
編碼器 35S

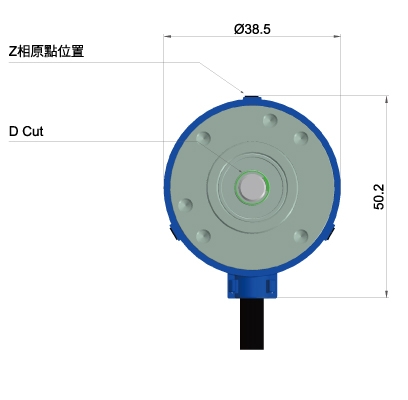

外徑:38.5 mm
軸心直徑:6 mm
解析度:50 ~ 2500 P/R
防護等級:IP50
型號 集電極開路型 推拉型 線驅動型
 容許波紋   ≦ 3% rms       ≦ 3% rms       -
 消耗電流   ≦ 50mA   ≦ 50mA  ≦ 50mA
 信號形式  兩相+原點  兩相+原點  兩相+原點
 最高響應頻率  200kHz  200kHz  200kHz
 占空比     50 ± 25%  50 ± 25%  50 ± 25%
 相位差寬度    25 ± 12.5%  25 ± 12.5%  25 ± 12.5%
 原點信號寬度   100 ± 50%  100 ± 50%  100 ± 50%

 上升/下降時間  ≦1μs (電纜長度為1m)  ≦1μs (電纜長度為1m)  -
 輸出類型  NPN集電極開路輸出  推拉型  線驅動輸出
 原點輸出邏輯  負邏輯(低電平有效)   正邏輯(高電平有效)   正邏輯(高電平有效)
輸出電流"H"  -  ≦ 10mA  -
"L"  -  ≦ 30mA  -
 輸出電壓"H"  -  ≦【(電源電壓)-2.5V】  ≦【(電源電壓)-2.5V】
"L"  ≦0.4V  ≦ 0.6V  ≦0.5V
流入電流   ≦30mA     -   -
 負載電源電壓   ≦DC30V    ≦DC30V    -
 啟動轉矩  <0.01Nm
 軸慣性力矩  0.3 × 10-6 kgm2
 軸容許荷重  徑向:20N
軸向:10N
 最大迴轉速度  6000 rpm
 重量  約100g
 使用環境溫度  -10 ~ +70℃
 保存環境溫度  -25 ~ +85℃
 使用環境濕度  35 ~ 85% RH (無凝露)
 耐震動(耐久)  變位振幅0.75mm,
10 ~ 55Hz,三軸方向各1h
 耐沖擊(耐久)  490m/s2 11ms
三軸方向各3回
 防護構造  防塵型:IP50
35S
分解能 50,100,200,250,300,360,400,500, 600,720,800,900,1000,1024,1200, 1800,2000,2048,2500
出力相 2AB phase
3ABZ Low
4AB+Z High
出力型態 CNPN Open collector  【10.8~26.4VDC】
PPush pull  【10.8~26.4VDC】
LLine driver  【4.75 ~ 5.25VDC】
電源電壓 10.8~26.4VDC
10.8~26.4VDC
4.75 ~ 5.25VDC
