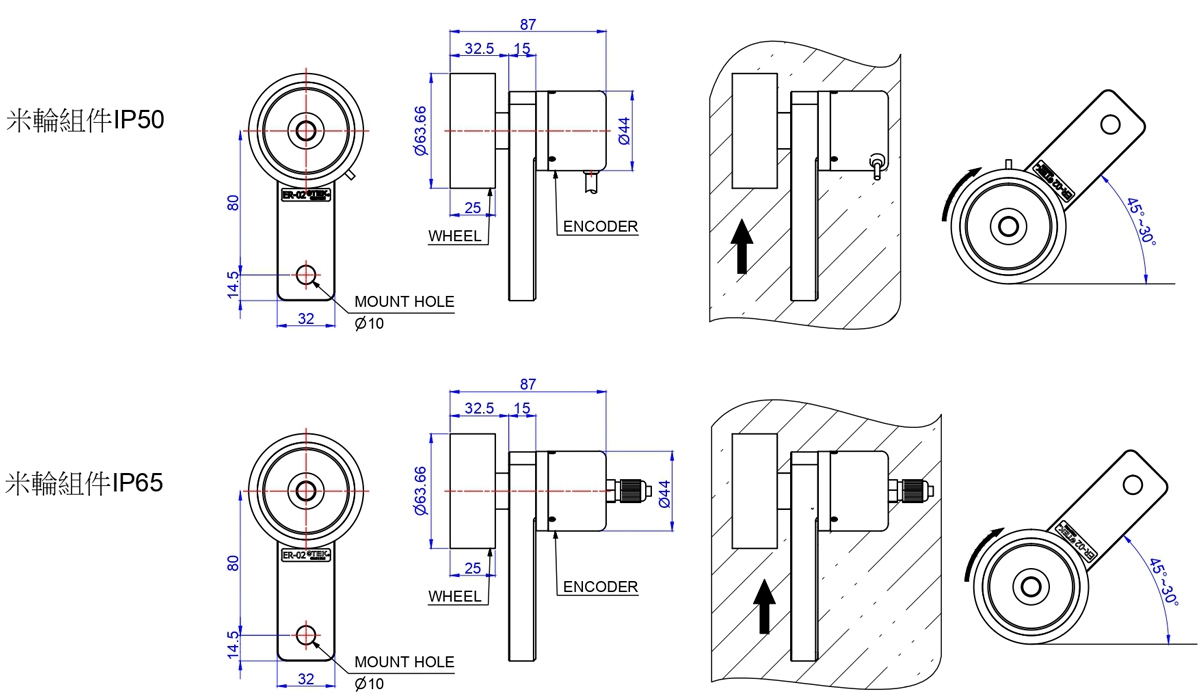

尺寸圖下載

EW尺寸圖.pdf
EW
輪周長:200 mm ± 0.1%
解析度:100 ~ 0.1 mm/pules
防護等級:IP50 / IP65
應用型態 增量型
輸出波形 方波
輸出脈衝數 100,10,5,2,1,0.5,0.2,0.1 mm/pulse
輸出相 A phase or AB phase
輸出電路 NPN Voltage, NPN Open collector, Push pull,  Line driver
額定電源 DC8~26V , DC5V fixed
消耗電流 ≦60mA
輸出容量 Source current:20mA,Residual voltage:0.5V or less
最高響應頻率 10K Hz~100K Hz Max
輸出相位差 A,B phase different 90°±45° (T/4±T/8)
波形上升/下降時間 2us or less
極性保護 Against reverse protection(not with DC5V)
輪子材質 PU silicon rubber (HS 70)
輪周長 200mm±0.1%
最大允許轉速 8 m/sec
抗振動 10g(10±1,500Hz)
耐衝擊 20g per 11ms
電纜 ø4.7,1m long
重量 ≦450g
工作環境溫度/濕度 -10C~60C不結露及結冰,95% Rh耐濕性
儲存環境溫度 -20C~80C不結露及結冰
保護等級 IP50 / IP65
EW
輪子材質 R:rubber
輸出脈衝數 100,10,5,2,1,0.5,0.2,0.1 mm/pulse
輸出相 1:A phase
2:AB phase
輸出電路 Blank :NPN Voltage
C :NPN Open collector
P :Push pull
L :Line driver 5V DC
HL:Line driver 5~26VDC
額定電源 Blank:8~26V DC
5V:5V DC
